工作原理

交直流兩用型高壓試驗變壓器工作原理見圖3。圖中所示：高壓套管內裝有整流硅堆，串接在高壓回路中作高壓整流，以獲得直流高電壓。當用一短路桿將高壓硅堆短接時，可獲得交流高電壓，其狀態為交流輸出；反之在抽出短路桿時，其狀態為直流輸出。

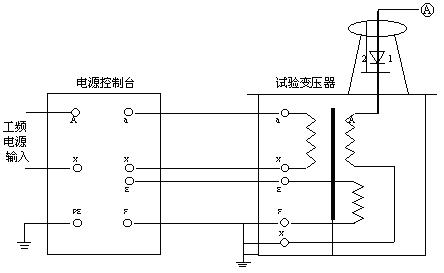

圖3：單臺SSB交直流高壓試驗變壓器工作原理示意圖
　　在試驗變壓器中：a、x為低壓輸入端；A、X為高壓輸出端；E、F為儀表測量端。
1- 高壓整流硅堆； 2- 硅堆短路桿。

使用方法及注意事項

按照圖6所進行的工頻耐壓試驗接好工作線路，抽出短路桿,試驗變壓器的高壓繞阻的X端（高壓尾）、儀表測量繞組的F端、試驗變壓器的外殼以及電源控制箱（臺）的外殼必須可靠接地。
 接電源前，電源控制箱（臺）的調壓器必須調到零位（零位指示燈亮）。接通電源后紅色指示燈亮，按一下啟動按鈕，綠色指示燈亮，表示試驗變壓器已接通控制電源，開始升壓。
　　從零位開始按順時針方向勻速旋轉調壓器手輪升壓。（升壓方式有：快速升壓法，即20S逐級升壓法，慢速升壓法，即60S逐級升壓法，極慢速升壓法供選用）電壓從零開始按選定的升壓速度升到您所需額定試驗電壓的75%后，再以每秒2%額定試驗電壓的速度升到您所需試驗電壓，并密切注意測量儀表的指示以及被試品的情況，被試品施加電壓的時間到后。應在數秒內勻速將調壓器返回，高壓降至1/3試驗電壓以下，按一下停止按鈕，高壓、低壓輸出停止，然后切斷電源線，試驗完畢。

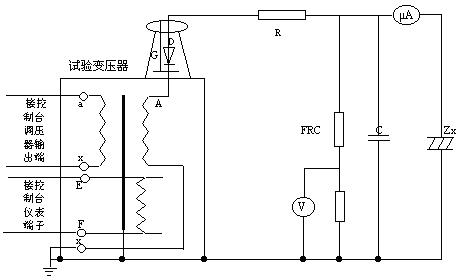

圖 6：直流泄漏試驗使用接線原理示意圖
　　R- 限流電阻； C- 高壓濾波電容； Zx- 被試品； G- 硅堆短路桿；
　　FRC- 阻容分壓器；V- 分壓器高壓表；uA- 微安表；D- 高壓整流硅堆。

直流泄漏試驗操作過程注意事項

　?。?）試驗人員應做好責任分工，設定好試驗現場的安全距離，仔細檢查好被試品及試驗變壓器的接地情況，并設有專人監護安全及觀察被試品狀態工作。
　?。?）被試品做試驗前，應拆除所有對外連線，并充分放電，主要部位應清除干凈，保持干燥，以免損壞被試品及帶來試驗數值的誤差。
　?。?）對于大容量試品（電容器、超長電纜等）試驗時應緩慢升壓，防止被試品的充電電流過大而燒壞微安表，必要時應分級加壓分別讀取各電壓下微安表的穩定讀數。
　?。?）試驗過程中，應嚴密監視被試品、微安表及試驗裝置等，一旦發生閃爍、擊穿等現象應立即降壓，切斷電源，并查明原因。
