一、產品概述

　　SSB5KVA/50KV交流高壓試驗變壓器是在同類產品YDJ（G）型高壓試驗變壓器的基礎上，按試驗變壓器國家標準ZBK41006—89要求，經改進后生產的一種新型產品，本系列產品具有體積小、重量輕、結構緊湊、功能齊全、使用方便等特點。實用于電力、工礦、科研等部門，對各種高壓電氣設備、電氣元件、絕緣材料進行工頻耐壓試驗和直流泄漏試驗，是高壓試驗中必不可少的儀器。

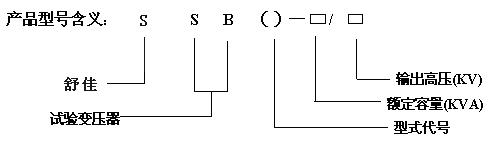

型式代號含義：無型式代號表示交流產品、(JZ) - 交直流兩用型產品、
(JC) - 交流串激式產品、 (JZC) - 交直流串激式產品。

二.工作原理

交直流兩用型高壓試驗變壓器工作原理見圖3。圖中所示：高壓套管內裝有整流硅堆，串接在高壓回路中作高壓整流，以獲得直流高電壓。當用一短路桿將高壓硅堆短接時，可獲得交流高電壓，其狀態為交流輸出；反之在抽出短路桿時，其狀態為直流輸出。

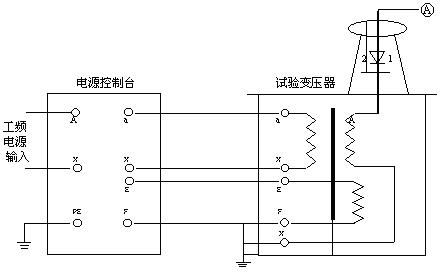

圖3：單臺SSB交直流高壓試驗變壓器工作原理示意圖
　　在試驗變壓器中：a、x為低壓輸入端；A、X為高壓輸出端；E、F為儀表測量端。
1- 高壓整流硅堆； 2- 硅堆短路桿。

三.使用方法及注意事項

進行的工頻耐壓試驗接好工作線路，抽出短路桿,試驗變壓器的高壓繞阻的X端（高壓尾）、儀表測量繞組的F端、試驗變壓器的外殼以及電源控制箱（臺）的外殼必須可靠接地。
 接電源前，電源控制箱（臺）的調壓器必須調到零位（零位指示燈亮）。接通電源后紅色指示燈亮，按一下啟動按鈕，綠色指示燈亮，表示試驗變壓器已接通控制電源，開始升壓。
　　從零位開始按順時針方向勻速旋轉調壓器手輪升壓。（升壓方式有：快速升壓法，即20S逐級升壓法，慢速升壓法，即60S逐級升壓法，極慢速升壓法供選用）電壓從零開始按選定的升壓速度升到您所需額定試驗電壓的75%后，再以每秒2%額定試驗電壓的速度升到您所需試驗電壓，并密切注意測量儀表的指示以及被試品的情況，被試品施加電壓的時間到后。應在數秒內勻速將調壓器返回，高壓降至1/3試驗電壓以下，按一下停止按鈕，高壓、低壓輸出停止，然后切斷電源線，試驗完畢。
