便攜式調頻串聯諧振耐壓試驗裝置

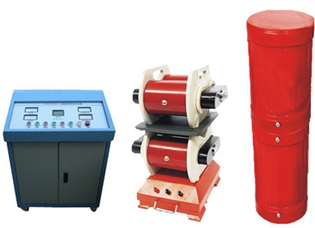

便攜式調頻串聯諧振耐壓試驗裝置主要由變頻電源、激勵變壓器、電抗器、電容分壓器組成。該裝置主要針10kV電纜及以下電力主變壓器、母線開關等所有電氣主設備的交流耐壓試驗設計制造。電抗器采用多只分開設計，既可滿足高電壓、小電流的設備試驗條件要求，又能滿足象10kV電纜這樣的低電壓的交流耐壓試驗要求，具有較寬的適用范圍，是地、市、縣級高壓試驗部門及電力安裝、修試工程單位理想的耐壓設備。

便攜式調頻串聯諧振耐壓試驗裝置

技術參數

環境溫度：-10～45℃

環境濕度：≤90%

海拔高度：≤2000M

電源輸入：220V±10%單相 50Hz 輸出0～220V(≤10KW)

380V±10%三相 50Hz 輸出0～400V

額定試驗容量：0～8000KVA(選擇)

諧振電壓：0～1000KV(選擇)

頻率調節范圍：0.1～300Hz

系統測量精度：0.5級

頻率調節分頻率：0.01Hz

不穩定度：≤0.05%

輸出波形：正弦波

波形畸變率：≤0.5%

噪聲：≤60dB

電抗器Q值：30～200(選擇)

 便攜式調頻串聯諧振耐壓試驗裝置在電力系統中應用的優點：所需電源容量大大減小。串聯諧振電源是利用諧振電抗器和被試品電容諧振產生 高電壓和大電流的，在整個系統中，電源只需要提供系統中有功消耗的部分，因此，試驗所需的電源功率只有試驗容量的1/Q；設備的重量和體積大大減少。串聯諧振電源中，不但省去了笨重的大功率調壓裝置和普通的大功率工頻試驗變壓器，而且，諧振激磁電源只需試驗容量的1/Q，使得系統重量和體積大大減少，一般為普通試驗裝置的1/10-1/30；改善輸出電壓的波形。諧振電源是諧振式濾波電路，能改善輸出電壓的波形畸變，獲得很好的正弦波形，有效的防止了諧波峰值對試品的誤擊穿；防止大的短路電流燒傷故障點。在串聯諧振狀態，當試品的絕緣弱點被擊穿時，電路立即脫諧，回路電流迅速下降為正常試驗電流的1/Q。而并聯諧振或者試驗變壓器方式做耐壓試驗時，擊穿電流立即上升幾十倍，兩者相比，短路電流與擊穿電流相差數百倍。所以，串聯諧振能有效的找到絕緣弱點，又不存在大的短路電流燒傷故障點的憂患；不會出現任何恢復過電壓。試品發生擊穿時，因失去諧振條件，高電壓也立即消失，電弧即刻熄滅，且恢復電壓的再建立過程很長，很容易在再次達到閃絡電壓前斷開電源，這種電壓的恢復過程是一種能量積累的間歇振蕩過程，其過程長，而且，不會出現任何恢復過電壓
